用途：
     將覆銅箔板表面由化學蝕刻去除不需要的銅導體，形成線路圖形。
     工藝流程：入板→蝕刻→集中水洗→三級水洗→DI水洗→出板

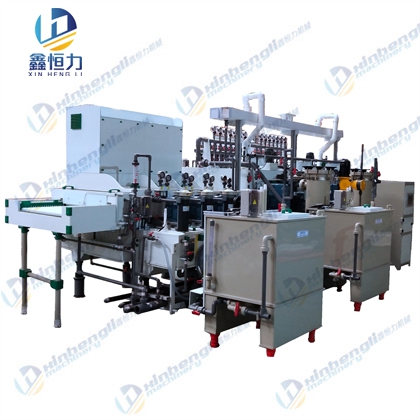

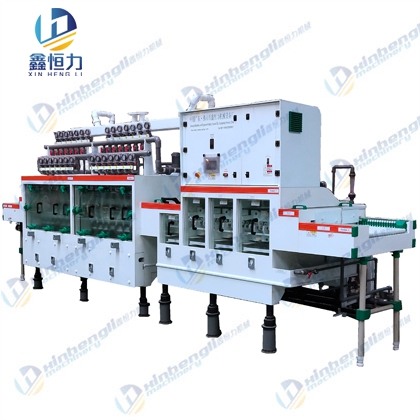

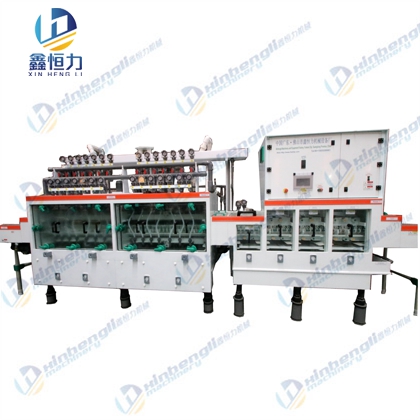

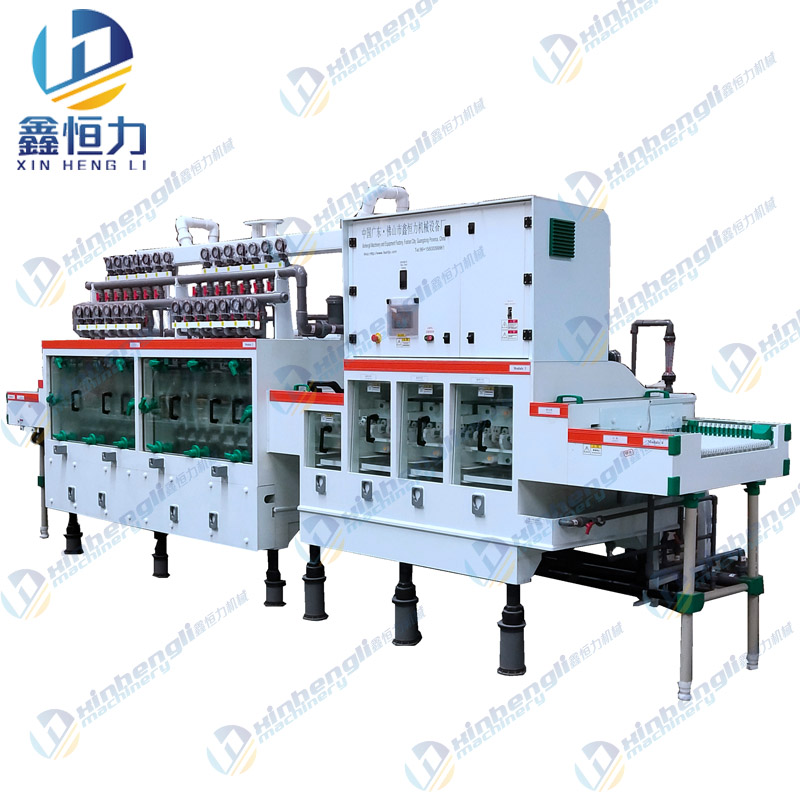

機器說明：
     機器型號：XHL-6M6024；
     外形尺寸：6024*2227*2700mm；
     輸送輪片：Φ32mm包膠輪片；
     行輪軸距：25mm；
     輸送面寬度：760mm；
     過板能力：0.05~2.8mm（板厚）；
     傳動速度：0.5~5m/min（變頻可調）；
     蝕刻泵：7.5HP*2臺；
     真空泵：7.5HP*2臺；
     循環泵： 3HP*1臺
     清洗泵：1HP*3臺
     加熱管：4KW鈦合金加熱管*2條；
     水冷管：25米鈦合金水冷管；
     過濾系統：全壓過濾器；
     功率：36KW；
     電源：380V/50HZ；

     相對于傳統的PCB蝕刻機而言，酸性真空蝕刻機適應于精細線路蝕刻要求，采用真空蝕刻機使得線寬/線距≤30/30um的線路圖形更容易實現。佛山市南海區鑫恒力五金機械廠，專業生產蝕刻設備20余年，經驗豐富。歡迎各界朋友來廠考察及洽談業務！
